Información Básica
Nombre del producto
3d sistema de registro de pozos de perforación en suspensión
Paquete de Transporte
embalaje de comercio exterior
Especificación
65*35*25, 30kg
Código del HS
9031809090
Capacidad de Producción
500sets/mes
Descripción de Producto

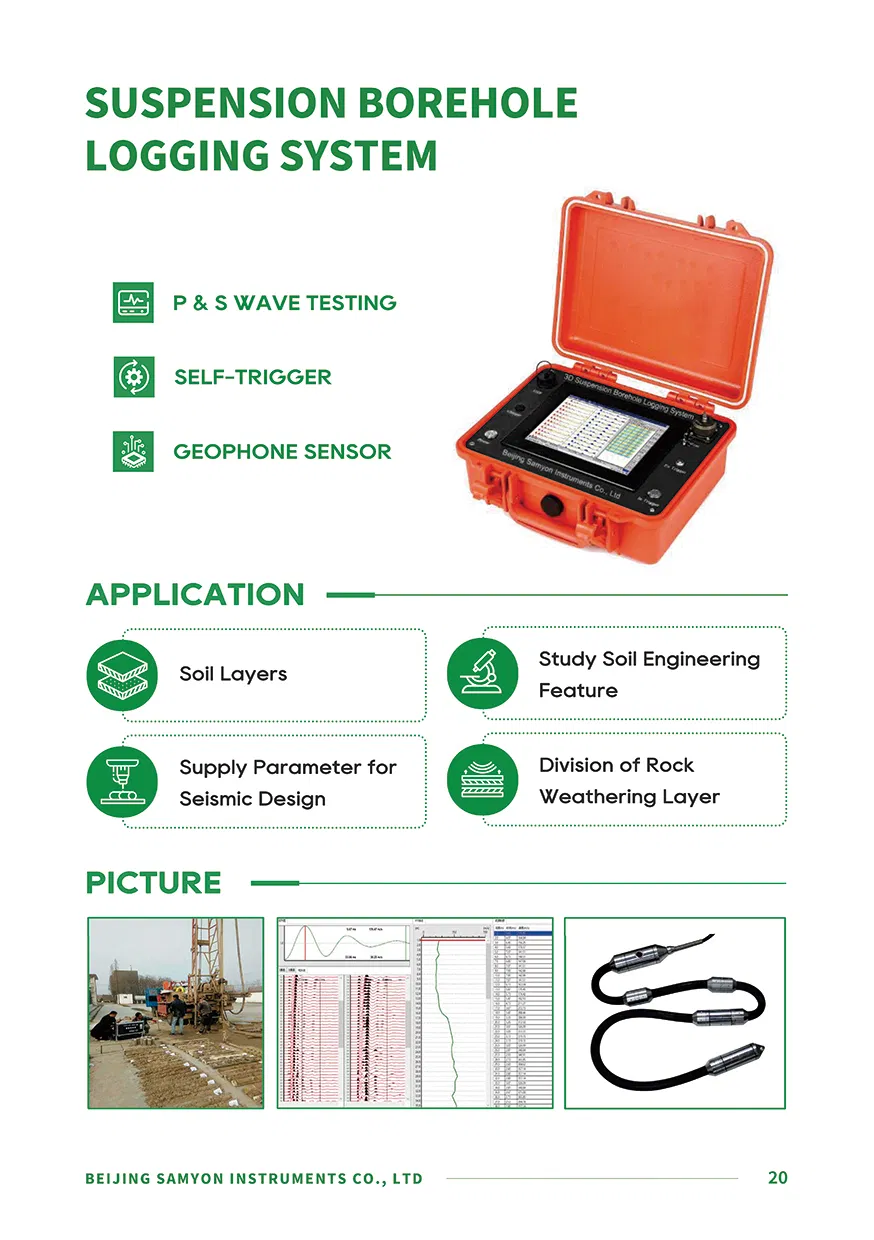

La suspensión en 3D sistema de registro de Pozo
El 3D sistema de registro de pozo de la suspensión es un probador digital de velocidad de onda y cuatro canales de alta resolución con capacidades de tiempo compartido, superposición, filtrado, mejora de señal y supresión de ruido. Permite el cálculo en tiempo real en el campo y la visualización inmediata de las formas de onda medidas.

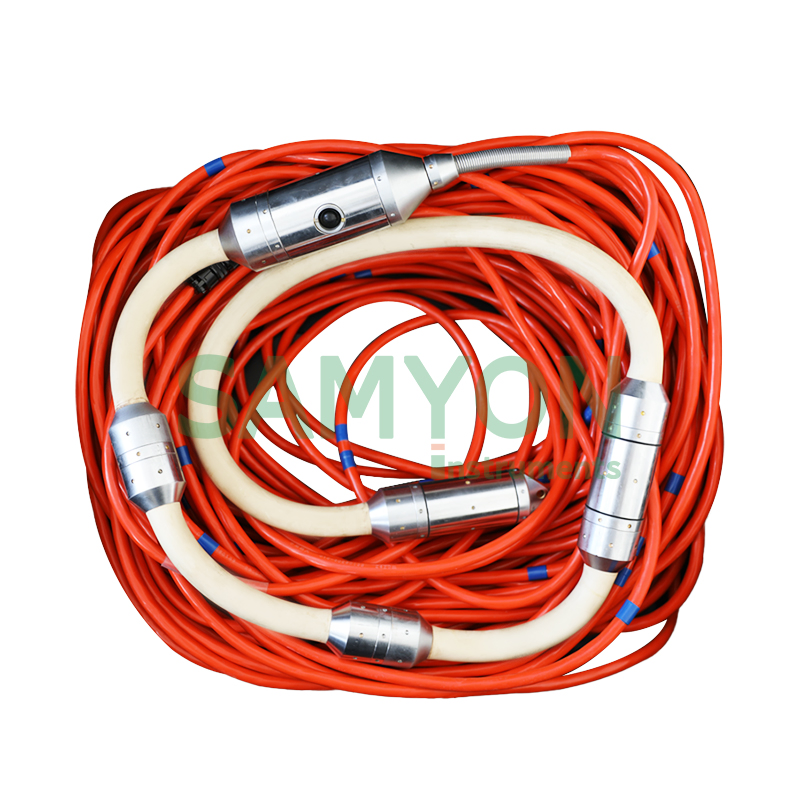

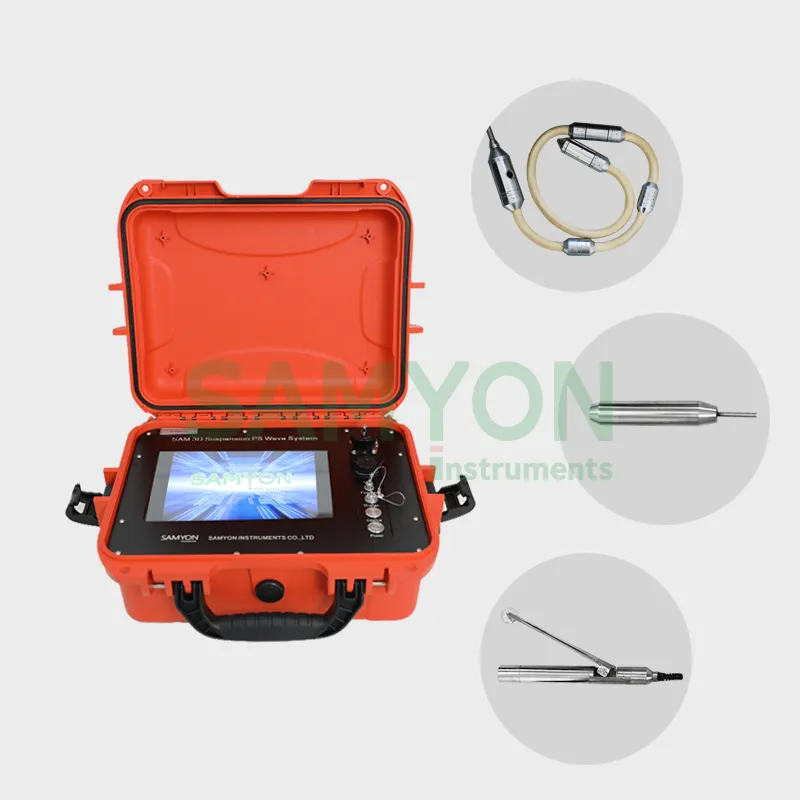

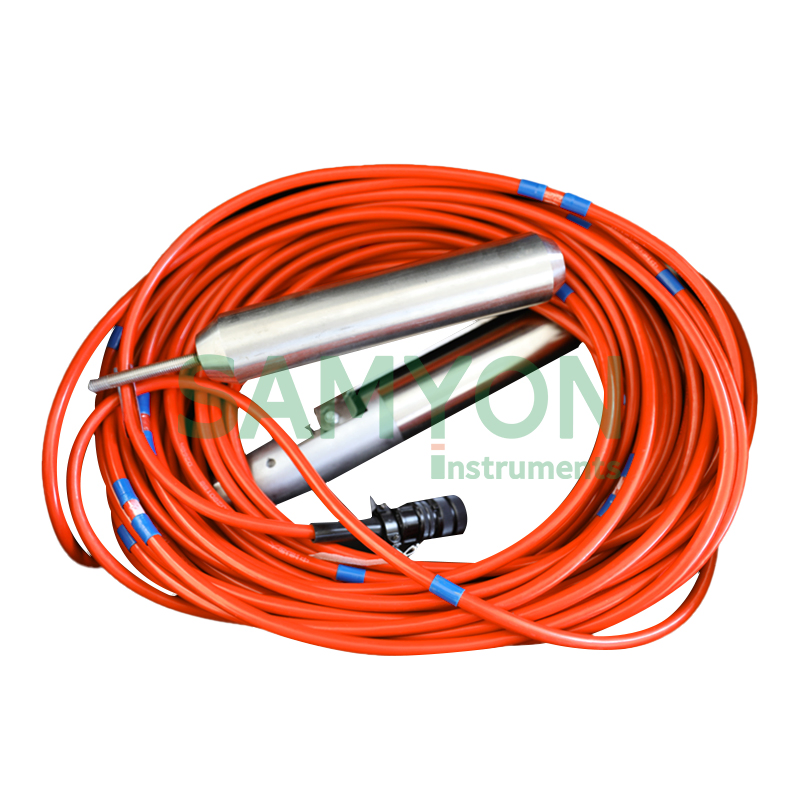

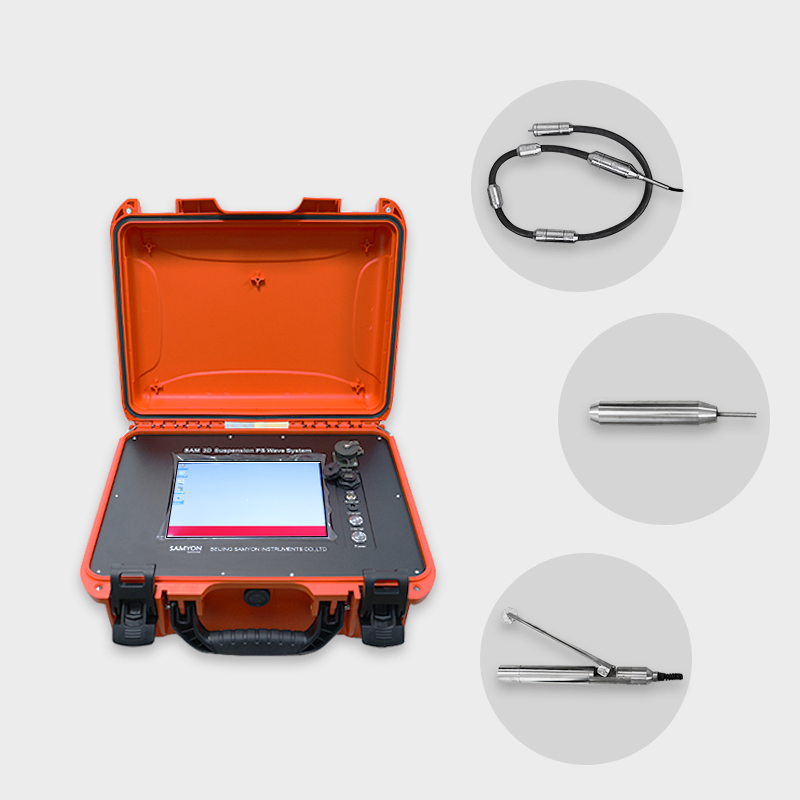

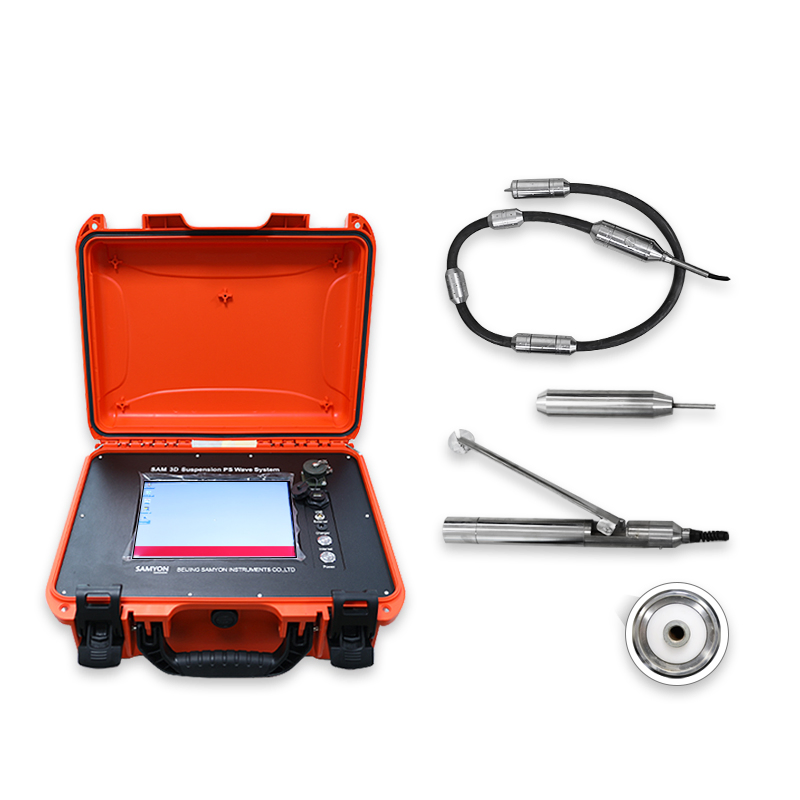

Este sistema se compone principalmente de un probador de velocidad de onda, detector de velocidad (sonda), tres componentes del detector, detector de disparo, sensor de pulso de tierra y cable especial.
Gama de Aplicaciones
◈Estudio de ingeniería aplicables a pruebas de onda cortante y compresión.
◈División de estratos y determinación de la capa de rodamiento de la fundación.
◈Suministro de parámetros de diseño sísmico: clasificación de tipo de suelo y sitio, y discriminación de licuefacción.
◈Estudio de las propiedades de ingeniería de capas de suelo.
◈División de roca por su capa de desgaste.
◈Pruebas de velocidad de onda en condiciones de formación duras.
◈Investigación sobre desastres geológicos como deslizamientos de tierra.
Normas de Cumplimiento
• Investigación geotécnica Especificación GB 50021-2001
• Código de diseño sísmico de edificios GB50011-2010
• Código para probar características dinámicas GB/T50269-97
• Procedimientos de investigación geotécnica JGJ72-2004
• Especificación de Investigación geotécnica portuaria JTS133-1-2010
Características Principales
✓Pantalla táctil de 8 pulgadas de alta definición y alto brillo.
✓Sistema operativo WinCE 6.0; software compatible con WinXP, Win7 y Win10.
✓Soporta activación interna y externa de muestreo.
✓Exportación de informes en formato Word y gráficos en BMP.
✓Chasis importado sellado: anti-vibración, a prueba de humedad y polvo.
✓Batería de litio integrada con autonomía de hasta 16 horas.
Parámetros Técnicos

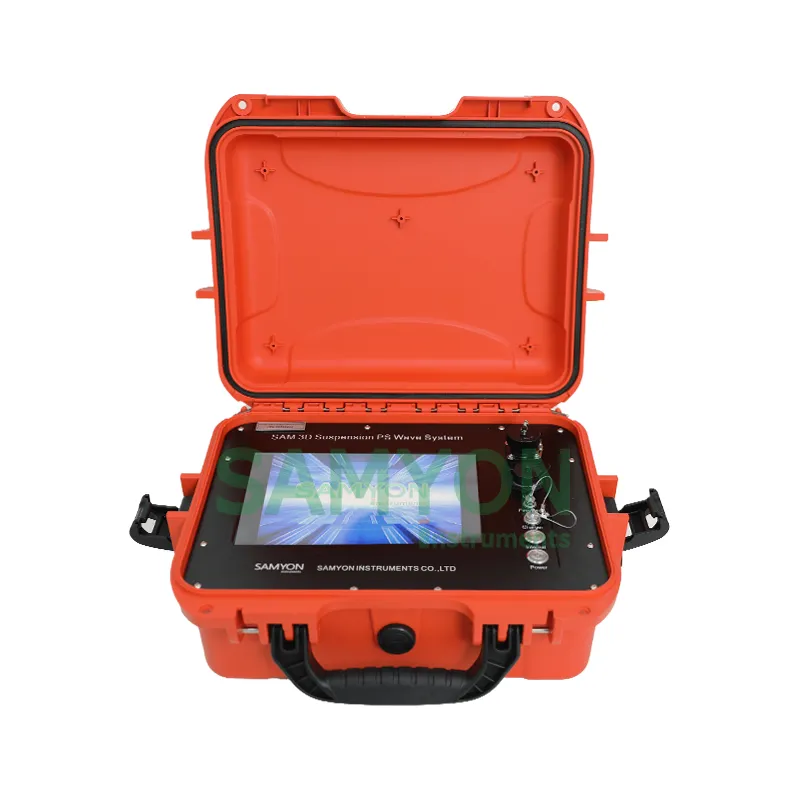

| Especificaciones del Host (Probador de Onda) |
| Pantalla | 8 pulgadas HD color, táctil |
| Número de canales | 1 a 3 canales (4 opcionales) |
| Intervalo de muestreo | 0,001 ms a 1000 ms |
| Precisión de conversión A/D | 16 bits |
| Rango de frecuencia | 1 a 150 Hz |
| Capacidad de almacenamiento | Disco duro de 16G |
| Temperatura de operación | -10 °C a +42 °C |
| Peso | 3.8 Kg |
| Batería | DC 48V, cargador especial incluido |
Preguntas Frecuentes (FAQ)
1. ¿Qué tipo de ondas puede medir este sistema?
El sistema está diseñado para realizar pruebas tanto de onda cortante (S wave) como de onda de compresión (P wave) en investigaciones geotécnicas.
2. ¿Es apto para trabajar en condiciones climáticas adversas?
Sí, el equipo cuenta con un chasis sellado de grado industrial que lo protege contra la humedad, el polvo y las vibraciones, operando entre -10°C y +42°C.
3. ¿Qué autonomía ofrece la batería incorporada?
Cuenta con una batería de litio recargable que permite un trabajo continuo en el campo por un periodo no inferior a 16 horas.
4. ¿En qué formato se entregan los resultados de las pruebas?
Los datos pueden guardarse en formato BMP para gráficos y se pueden emitir informes detallados directamente en formato Word.
5. ¿Requiere de una fuente de excitación externa en la superficie?
No necesariamente. El modo de excitación en el orificio permite realizar la prueba sin necesidad de buscar fuentes de vibración en el suelo, aunque también es compatible con métodos de golpeo tradicionales.
6. ¿Es fácil de transportar el equipo?
Sí, la unidad principal es pequeña y ligera, con un peso aproximado de 3.8 Kg, lo que facilita su traslado en terrenos geofísicos complejos.
